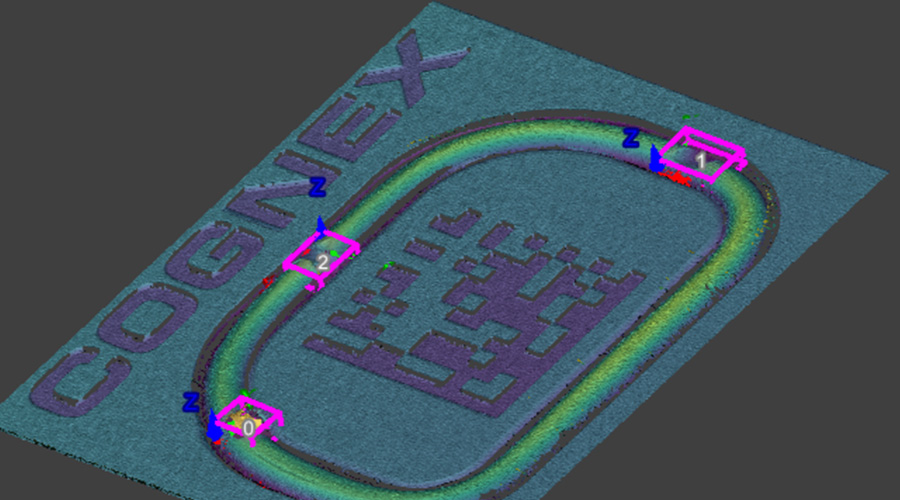

Este sistema de visão 3D, com auxílio da inteligência artificial, permite desenvolver aplicações de forma rápida, facilidade de utilização e repetibilidade. Através de uma combinação entre óticas, ferramentas e visão e AI, é possível capturar imagens 3D com detalhe para detetar características subtis em altura e efetuar respetiva medição.

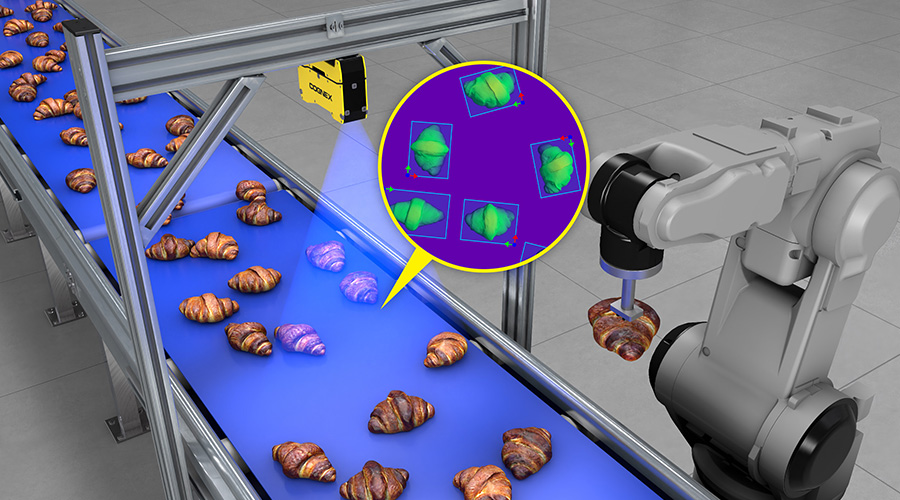

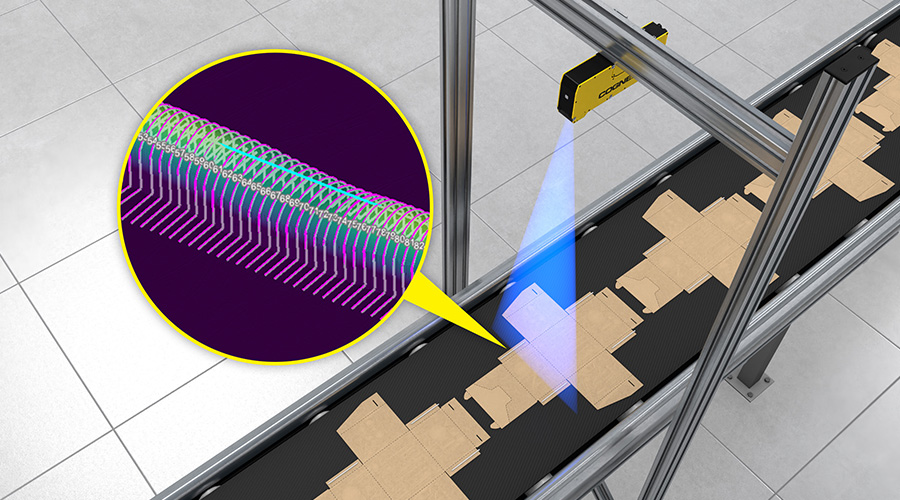

A In-Sight L38 permite solucionar uma vasta gama de inspeções, como medição e guiamento, com precisão e assegurar que cada produto cumpre com os altos critérios de qualidade, até ao mínimo detalhe.

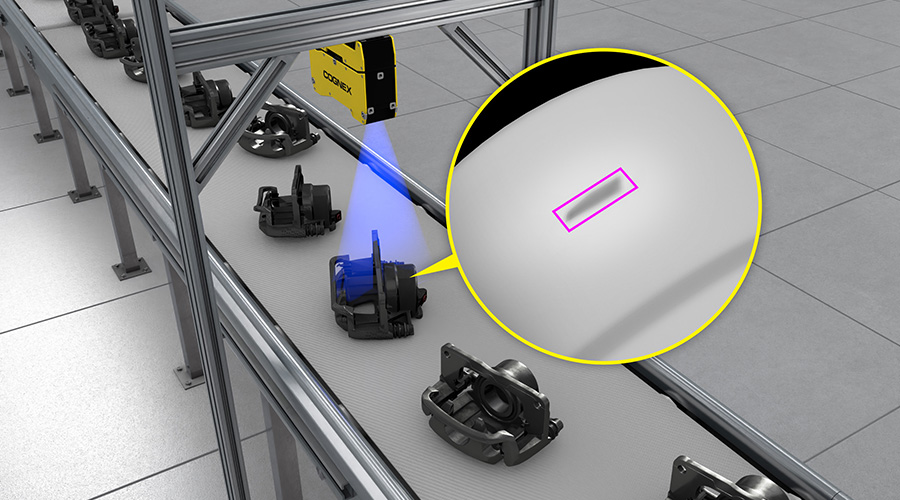

Através da utilização de uma imagem 3D e a tecnologia avançada AI, a In-Sight L38 permite detetar características subtis e com alguma variação, efetuar medições dentro de tolerâncias específicas. Com a utilização das ferramentas AI embebidas é possível aprender e adaptar variações, melhorando a capacidade de deteção de defeitos, mesmo em anomalias que não era possível detetar anteriormente.

Este sistema de visão é composto por um sistema ótico avançado, pelo que não necessita de luz externa. Através de lasers de alta potência e com uma tecnologia de minimização de brilhos, é possível obter um contraste máximo, mesmo em superfícies de difíceis, obtendo-se uma imagem de grande resolução, o que permite efetuar inspeções com precisão.

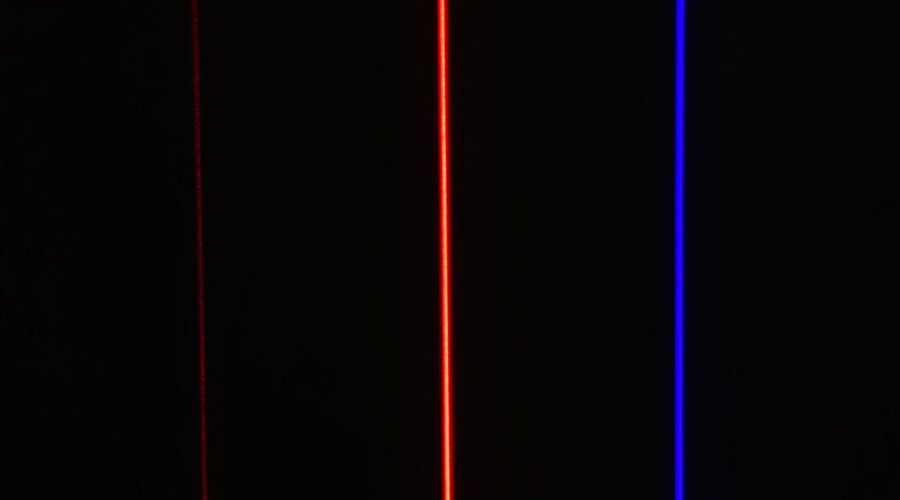

Sistema laser único que permite varrer peças com grande velocidade
• Permite obter rápidas velocidades de aquisição em cada linha
• Laser Classe 2 de segurança, eliminando a necessidade de sistemas de encapsulamento para não colocar em perigo os operadores
• Oferece 5x mais luz que um sistema convencional, o que permite a aquisição de imagem a maiores distâncias

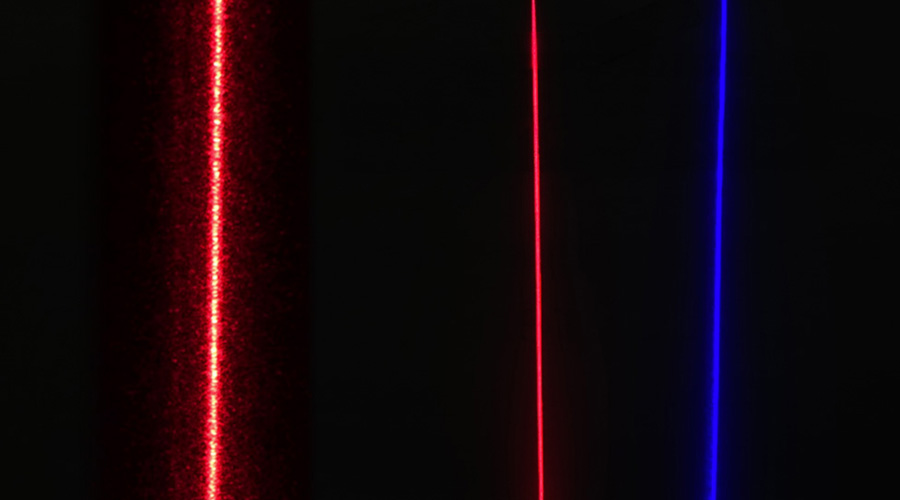

Sistema patenteado speckle-free reduz o ruído e permite obter um máximo contraste
• Minimiza os brilhos, que são um dos maiores problemas num sistema 3D
• Permite capturar imagens de maior resolução que um sistema de deslocamento laser tradicional
• Laser de varrimento de maior consistência, o que permite obter imagens mais robustas

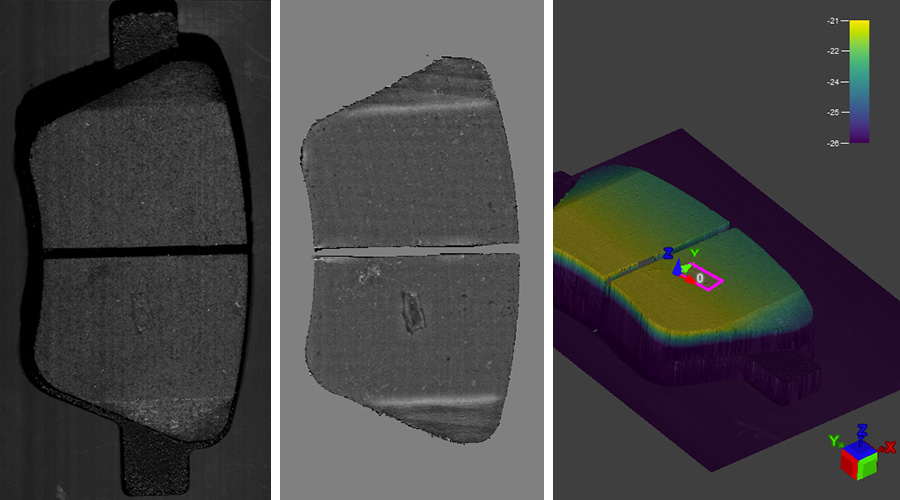

A aplicação de ferramentas 2D e 3D permite cumprir com uma grande variedade das exigências de automação. Quer através da utilização de uma nuvem de pontos 3D ou da utilização de uma imagem 2D para aplicações de visão standard, é possível resolver várias aplicações de visão

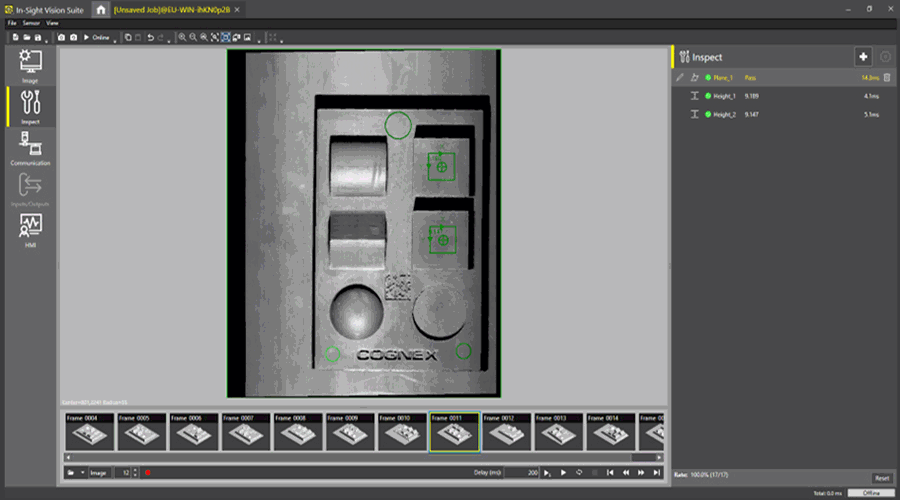

A plataforma de programação é comum a todas as novas In-Sight, através de uma plataforma de simples programação como o EasyBuilder ou uma plataforma mais completa e flexível como o Spreadsheet. Com esta plataforma é possível programar um sistema de visão 3D, de forma similar a qualquer sistema de visão In-Sight 2D.

Documentação e Software

Especificações detalhadas

Modelos	ISL38-33	ISL38-50	ISL38-100	ISL38-300	ISL38-500
Resolução em X (Topo)	17.2 μm	28.6 μm	39.1 μm	49.5 μm	213 μm
Resolução em X (Fundo)	20.3 μm	46.9 μm	93.8 μm	239.6 μm	574 μm
Resolução em Z (Topo)	1.7 μm	2.5 μm	4.4 μm	6.9 μm	42 μm
Resolução em Z (Fundo)	2.7 μm	6.9 μm	25.9 μm	174.5 μm	302 μm
Repitibilidade em Z (Meio)	0.5 μm	0.5 μm	1 μm	2 μm	10 μm
Resolução em X (Topo)	+/-0.06% of full scale (F.S.)	+/-0.06% of full scale (F.S.)	+/-0.04% of full scale (F.S.)	+/-0.05% of full scale (F.S.)	+/-0.1% of full scale (F.S.)
Tamanho do laser (Nível intermédio)	72 μm	110 μm (Azul) 140 μm (Vermelho)	181 μm (Azul) 235 μm (Vermelho)	240 μm (Azul) 350 μm (Vermelho)	360 μm (Azul) 480 μm (Vermelho)
Comprimentos de onda (nm)	450 (Azul)	450 (Azul), 640 (Vermelho)	450 (Azul), 640 (Vermelho)	450 (Azul), 640 (Vermelho)	445 (Azul), 638 (Vermelho)

Especificações comuns

Especificações	ISL38
Classe Laser	2M
Características de Temperatura	0.01% of F.S./°C
Grau de Proteção	IP65
Temperatura de funcionamento	0–35°C sem o dissipador de calor, 0–45°C com dissipador de calor
Taxa de inspeção	Até 7 kHz (depois da redução da janela) (Até 10 khz)
Peso	0.94 kg, modelo ISL38-500 1.28kg
Dimensões	150.5 mm x 101 mm x 45 mm ISL38-500: 200.5 mm x 101 mm x 45 mm
Alimentação	24 VDC +/- 10%, 750 mA mínimo
Entradas	Trigger, Encoder diferencial/único, ativar laser
Trigger	Limites de tensão de entrada: Trig+ – Trig – = -24 VDC to +24 VDC Entrada ON: >10 VDC (>6 mA) Entrada OFF: <2 VDC (<1.5 mA)

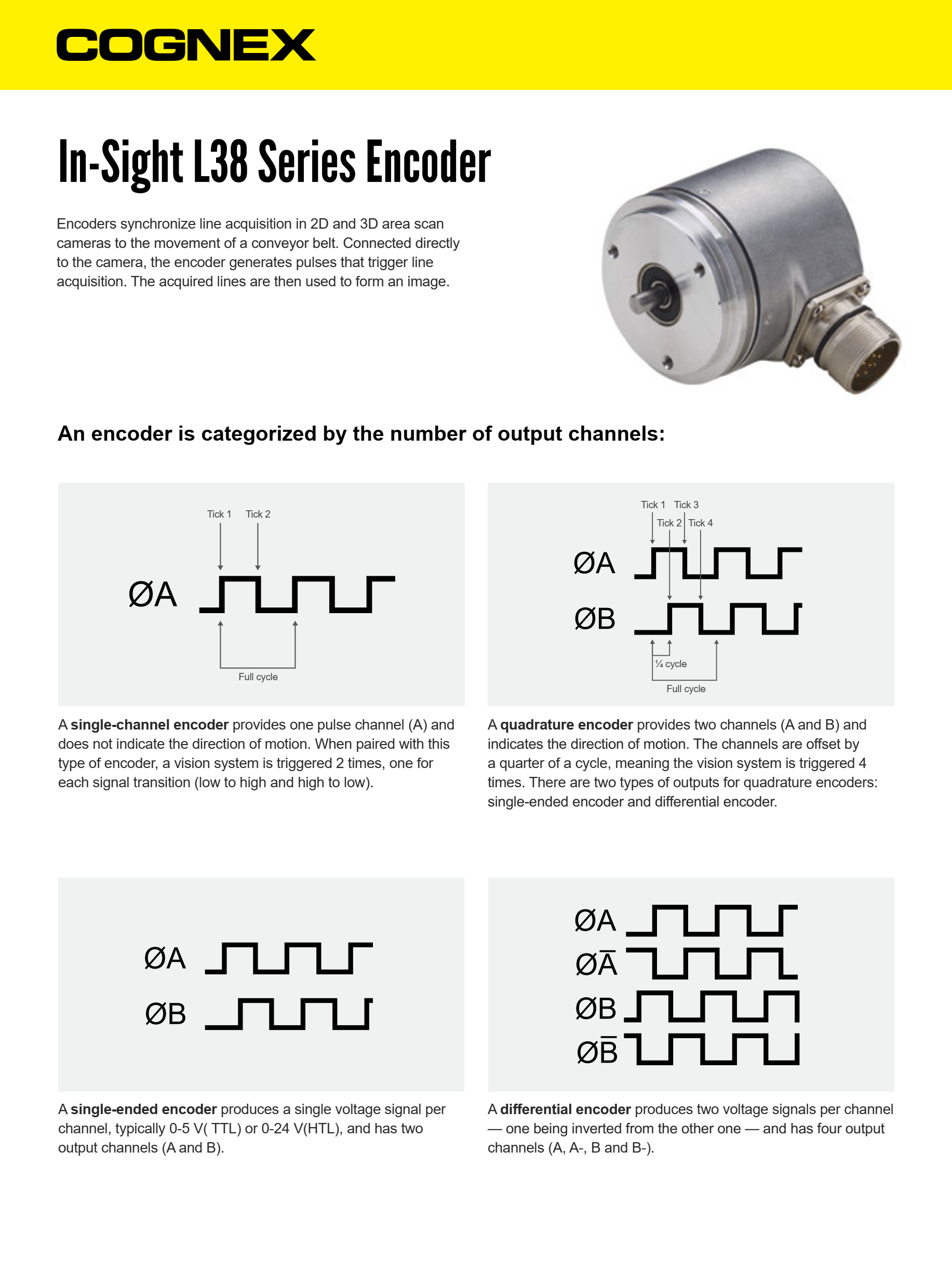

Especificações do encoder	Diferencial: A+/B+: 5–24V (1.0 MHz máx) A-/B-: Invertido (A+/B+) Único: A+/B+: 12–24V (1.0 MHz máx) A-/B-: VDC = ½ (A+/B+)
Job/Memória do programa	32GB
Memória RAM para processamento de imagem	8GB

Modelos	ISL38-33	ISL38-50	ISL38-100	ISL38-300	ISL38-500

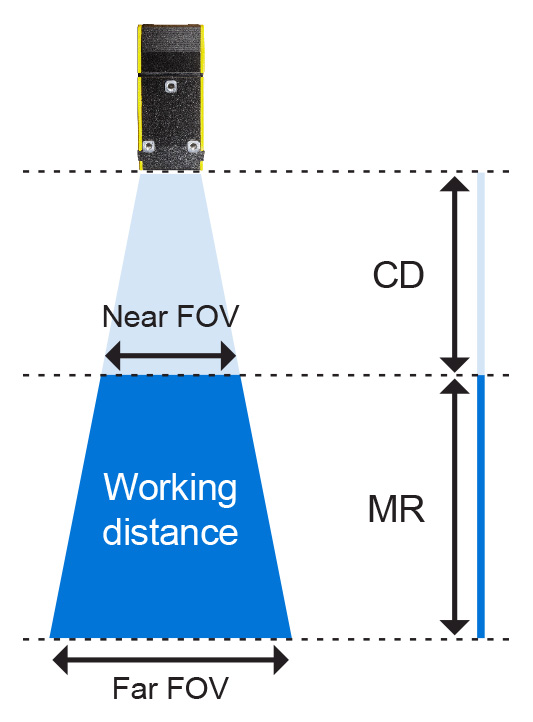

Distância Livre	93 mm	92 mm	130 mm	180 mm	600 mm
Altura de medição (eixo z)	44 mm	106 mm	235 mm	745 mm	1100 mm
Largura de medição (Topo)	33 mm	55 mm	75 mm	95 mm	405 mm
Largura de medição (Intermédio)	36 mm	72.5 mm	127.5 mm	277.5 mm	744 mm
Largura de medição (Fundo)	39 mm	90 mm	180 mm	460 mm	1082 mm

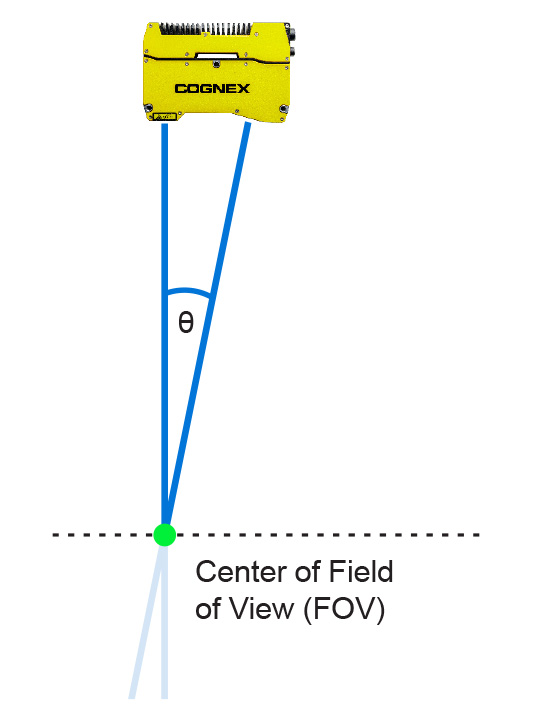

Angulo entre o laser e a lente (Medido Até ao nível intermédio)	41º	34.6º	22º	10.3º	9.6º

Vasta gama de ferramentas de visão

A In-Sight L38 é um sistema com processamento integrado com uma vasta lista de ferramentas de visão 2D, 3D e AI. Esta livraria contém ferramentas de visão tradicionais e novas ferramentas de visão com edge learning que podem ser aplicadas individualmente ou em conjunto. Através de imagens exemplo e sem necessidade de experiência prévia, estas ferramentas simplificam a integração quer de sistemas 3D quer de sistemas 2D.

ViDi EL Segment (3D)

Aplicações avançadas, como por exemplo a deteção e medição de defeitos dificeis de visualizar, requerem a aplicação de múltiplos sistemas de visão. Com a In-Sight L38 é possível detetar defeitos, medir variações em três dimensões e devolver resultados em unidades do mundo real, com grande robustez.

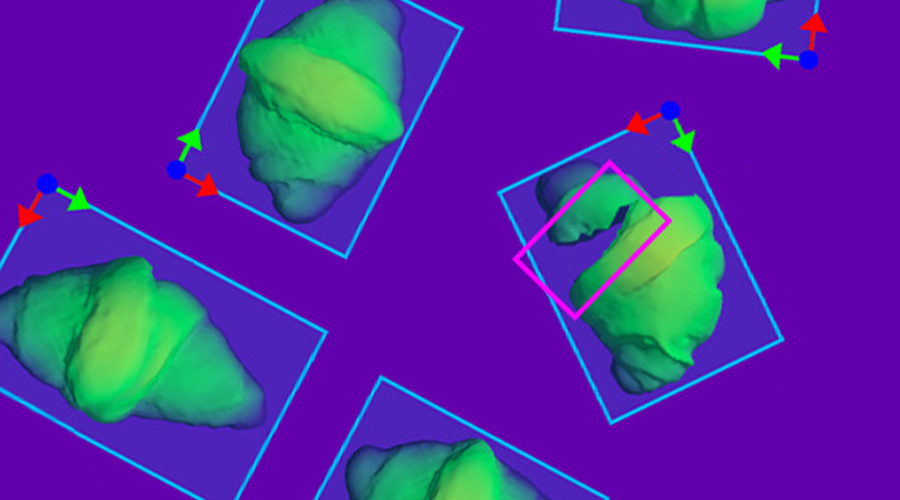

ViDi EL Segment (2D)

Esta ferramenta segmenta imagens para extrair regiões alvo particulares de inspeção. A região pode determinar algum tipo de característica da peça, que o utilizador pretenda realçar, como defeitos indesejados em componentes críticos. Os utilizadores treinam a ferramenta, marcando a região de defeitos na imagm e assignando uma classe. Após o treino, a ferramenta determina as características corretas, mesmo em peças com alguma variação e fundos complexos.

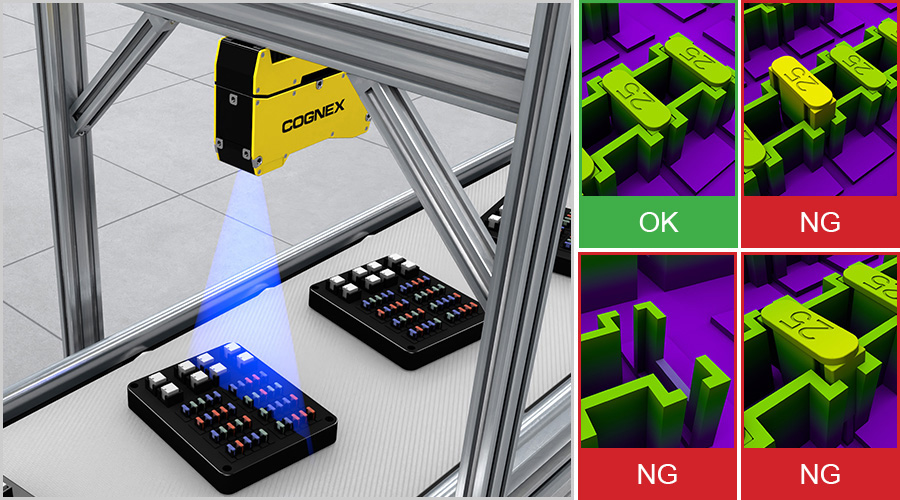

ViDi EL Classify (3D/2D)

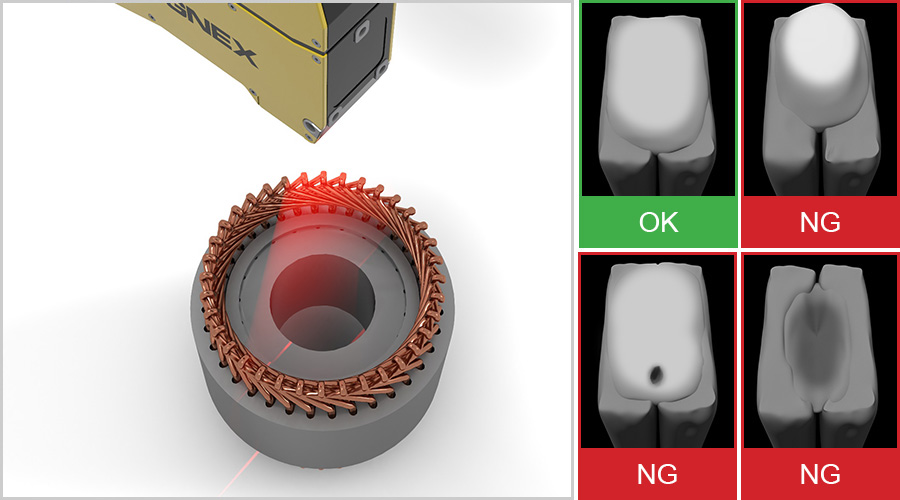

A ferramenta ViDi EL Classify identifica e separa objetos em classes, baseado em características ou defeitos. Esta ferramenta classifica defeitos em diferentes categorias, o que permite identificar corretamente variações nas peças, mesmo em objetos similares. Além da possibilidade de assignar multiplas classificações, também é possível aplicar várias regiões de interesse para inspecionar diferentes secções do objeto.

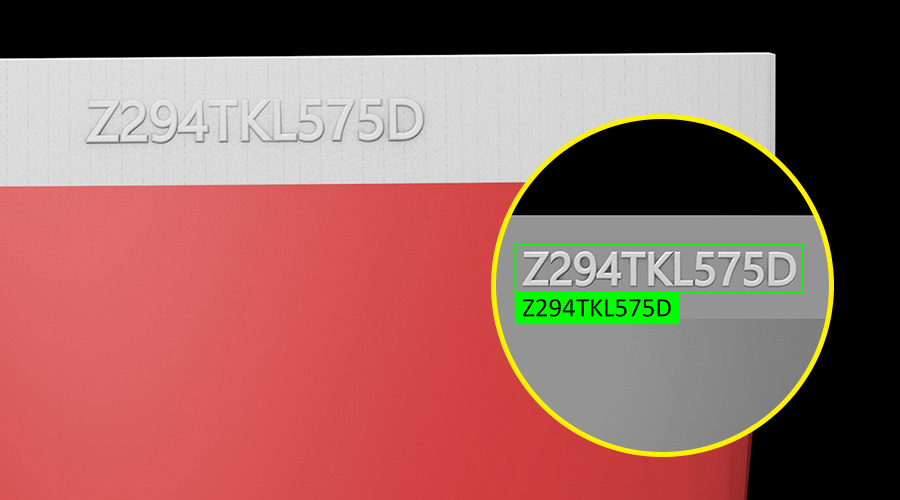

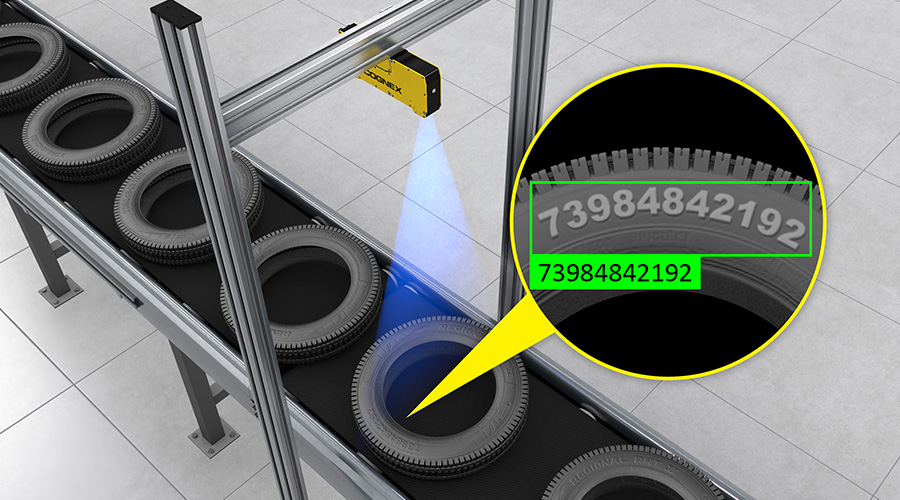

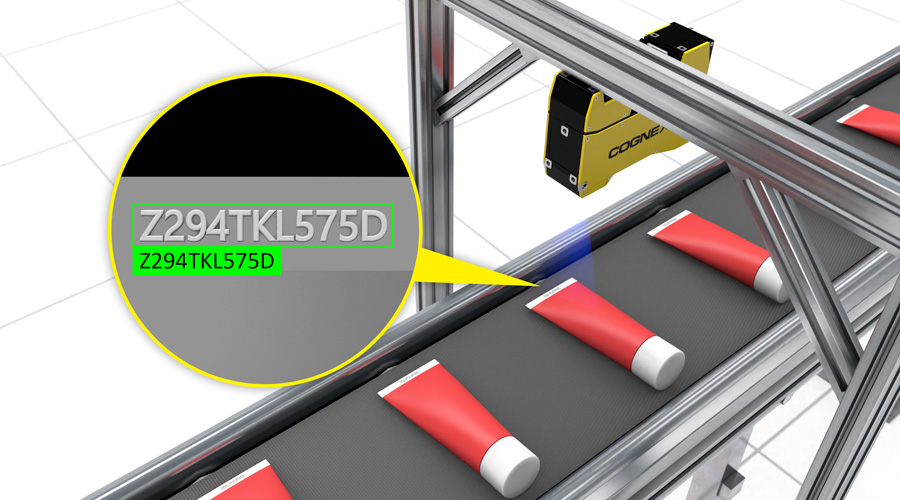

ViDi EL Read (2D)

Esta ferramenta permite descodificar uma grande variedade de texto e tipos de fontes, com auxílio ao reconhecimento de caracteres com AI. Permite efetuar a leitura de multiplas linhas de texto, mesmo com pouco contraste, refletores e em superfícies não planas. A ferramenta dispões de dois modelos de treino:
• Modelo Pré-treinado: Leitura de caracteres dificéis para aplicações simples
• Modelo treinado pelo utilizador: Permite ao utilizador treinar caracteres, para aplicações mais complexas
