O sistema de visão In-Sight 3800 é um sistema de alta resolução e alta flexibilidade, permitindo resolver vários tipos de aplicações de visão. É um sistema embebido com ferramentas de visão tradicionais e as inovadoras ferramentas de Edge Learning , o que permite resolver diferentes aplicações, desde encontrar defeitos, verificar montagens ou leitura de caracteres (OCR).
Com a In-Sight 3800 permite efetuar inspeções em menos tempo, melhorar a precisão dos resultados obtidos e escalar facilmente soluções de visão. Este sistema de visão embebido tem uma elevada rapidez de processamento, o que permite efetuar mais inspeções num curto espaço de tempo.
A In-Sight 3800 dispõe da tecnologia de Edge Learning que possibilita resolver aplicações de visão artificial através de AI. As ferramentas permitem a utilizadores iniciantes e avançados aplicar soluções simplesmente com treino de exemplos-base. Através de algoritmos pré-treinados, o Edge Learning permite resolver uma variedade de aplicações de classificação e leitura de texto, desde deteção presença/ausência, segregação multi classe e leitura avançada de caracteres.

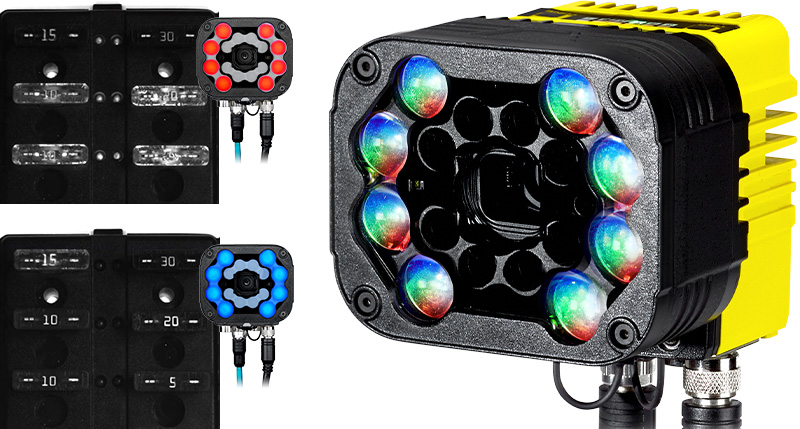

A iluminação integrada (RGBW e IR) otimiza a aquisição de imagem, melhorando o contraste e iluminação, permitindo identificar componentes com diferentes espetros de cor.

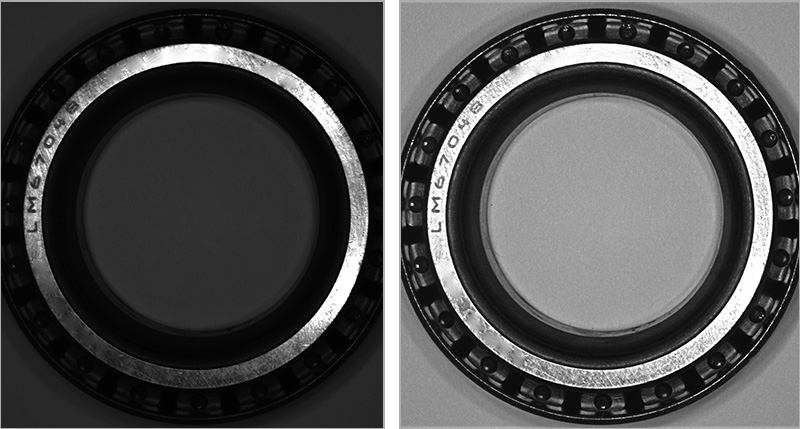

A In-Sight 3800 permite capturar imagens de alta resolução e, com um iluminador (RGBW e IR) é possível otimizar formação de imagens, maximizar contraste e iluminação, independentemente das condições de operação. Este equipamento também tem HDR+, o que permite melhorar contraste, reduzir tempos de exposição, obter imagens com maior detalhe e encontrar mais recursos com apenas um trigger.
Documentação e Software
| Especificações | IS3801 | IS3803 | IS3805 |
|---|---|---|---|
| Bits | Mono: 125 fps Cores: 52 fps |
Mono: 47 fps Cores: 30 fps |
Mono: 32 fps Cores: 21 fps |
| Tipo de sensor | 1/2.3” CMOS, global shutter | 1/1.8” CMOS, global shutter | 2/3” CMOS, global shutter |
| Propriedades do sensor | 6.3 mm diagonal 3.45 x 3.45 μm square pixels |
8.9 mm diagonal 3.45 x 3.45 μm square pixels |
11.1 mm diagonal 3.45 x 3.45 μm square pixels |
| Resolução | 1.6 MP (1440x1080px) | 3.1 MP (2048x1536px) | 5 MP (2448x2048px) |
| Velocidade de shutter | 19.5 μs to 200,000 μs | 25.1 μs to 200,000 μs | 19.1 μs to 200,000 μs |
| Especificações | IS3808 | IS3812 | IS3816 |
|---|---|---|---|
| Bits | Mono: 24 fps Cores: 12 fps |
Mono: 22 fps Cores: 11 fps |
Mono: 18 fps Cores: 8 fps |
| Tipo de sensor | 2/3” CMOS, global shutter | 1/1.1” CMOS, global shutter | 1.1” CMOS, global shutter |
| Propriedades do sensor | 11.1 mm diagonal 2.74 x 2.74 μm square pixels |
14 mm diagonal 2.74 x 2.74 μm square pixels |
16.8 mm diagonal 2.74 x 2.74 μm square pixels |
| Resolução | 8 MP (2849x2840px) | 12 MP (4096x3000px) | 16 MP (5320x3032px) |
| Velocidade de shutter | 22 μs to 200,000 μs | 22 μs to 200,000 μs | 29.1 μs to 200,000 μs |
| Especificações | Especificações comuns |
|---|---|
| Número de bits | Monocromático: 8bits Cores: 24 bits |
| Tipo de Lente | C-Mount, Lente Autofocus de Alta Velocidade da Cognex ou Lente de foco manual Cognex (utilizada com o acessório de iluminação Multi-Torch). |
| Velocidade de aquisição eletrónica | Tempo de exposição mínimo: 29 μs Tempo de exposição máxima: Até 10 ms (iluminação interna) / Até 200 ms (iluminação externa) |
| Entradas Discretas | 1 protegida para trigger Até 3 entradas digitais |
| Saídas Discretas | Até 4 saídas digitais de alta velocidade |
| Memória de armazenamento | 7.2GB, armazenamento não limintado via armazenamento remoto |
| Processamento | Memória: 4GB Processamento de imagem: 512 MB SDRAM |
| Comunicações | 2x portas com interface Ethernet 10/100/1000 GB |
| Alimentação | 24VDC +/- 10%, 2A máximo |
| Software | In-Sight Vision Suite |

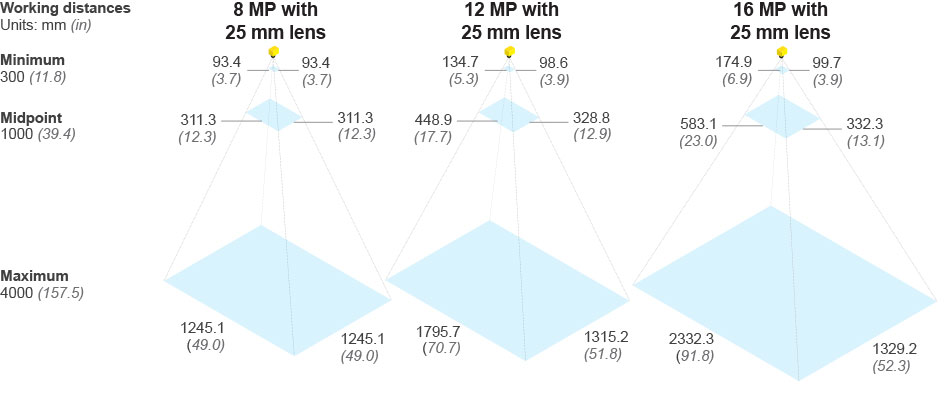

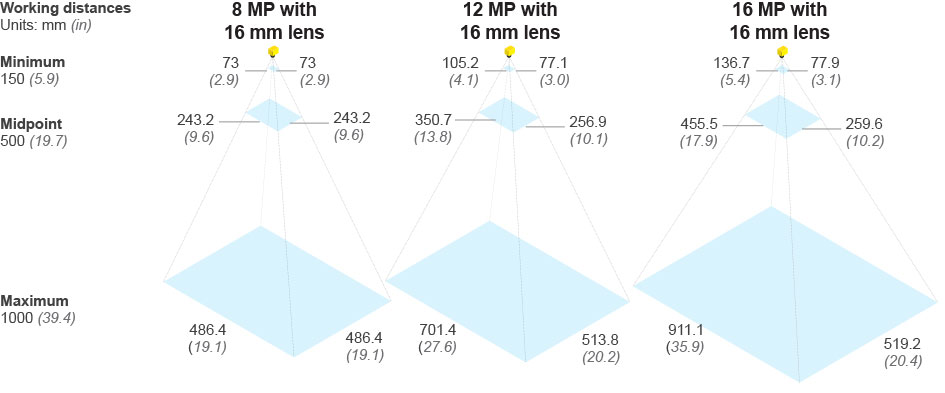

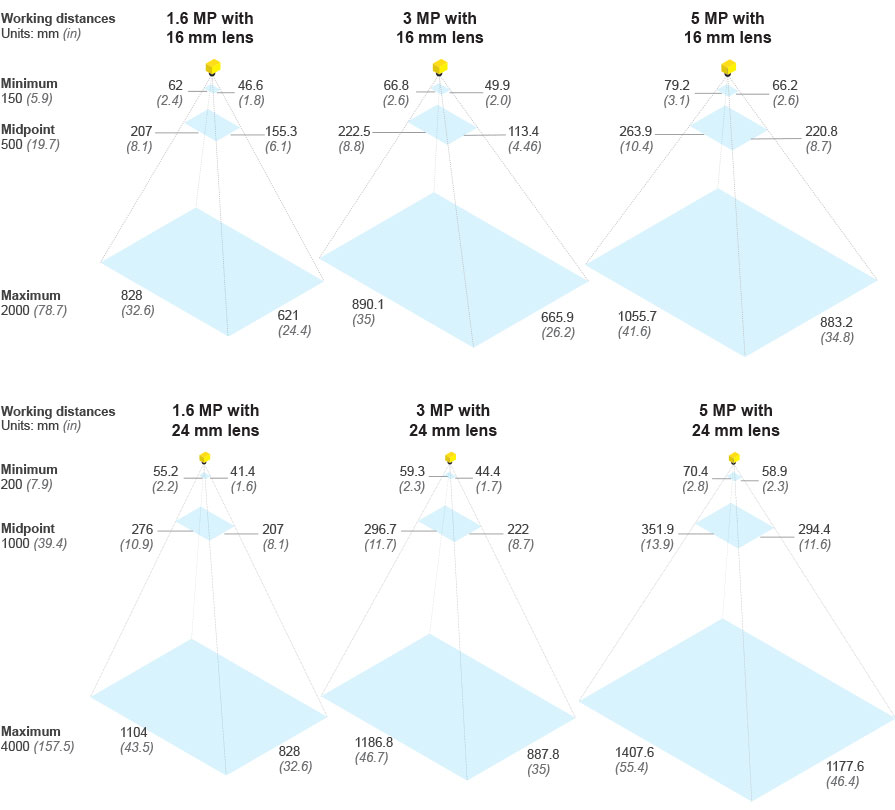

Campo de visão In-Sight 3800
Clique na imagem para aumentar
NOTA: Os campos de visão dos diagramas acima são baseados nas distâncias miníma e máxima de foco para lente líquida. Se utilizar uma lente líquida de alta velocidade com o acessório Multi-Torch, o sistema tem melhor performance a uma distância compreendida entre os 150mm e 500mm, em termos de intensidade/uniformidade de luz.

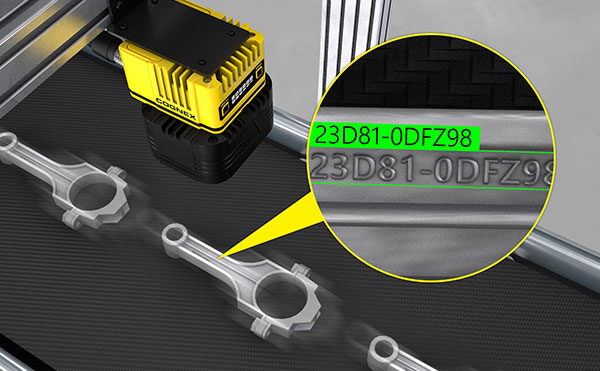

Identificação de pistão
Descodifica caracteres de texto de Dot Peen em superfícies metálias, para respetivo routing e tracibilidade.

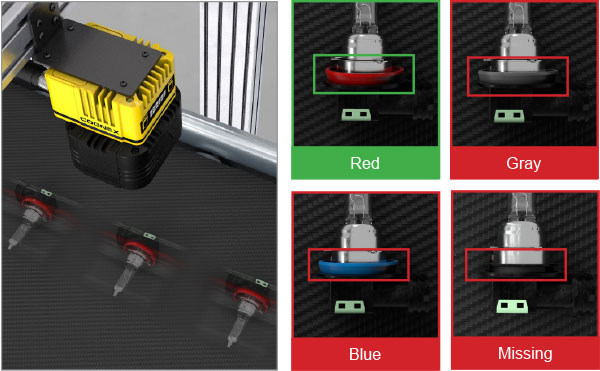

Deteção e classificação de O-Ring
Verificar presença/ausência de o-rings e classificação através de cor durante o processamento de montagem.

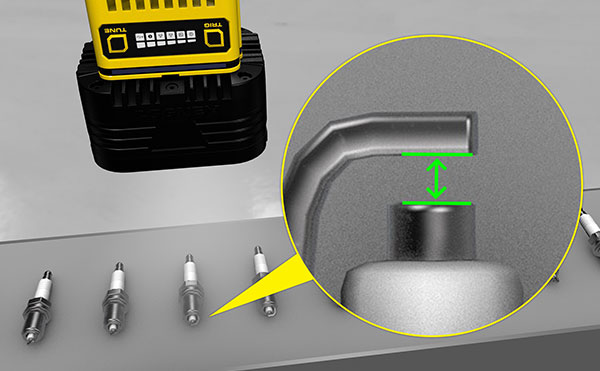

Medição de vela
Medir a distância entre componentes para verificar a correta montagem e prevenir possíveis retrabalhos.

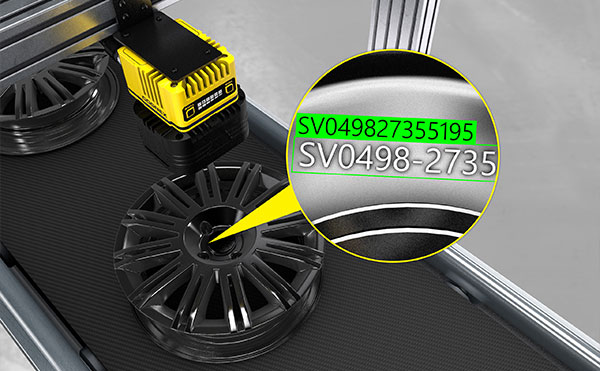

Identificação de jantes
Ler códigos com pouco contraste e superfícies refletivas para identificação de peças.

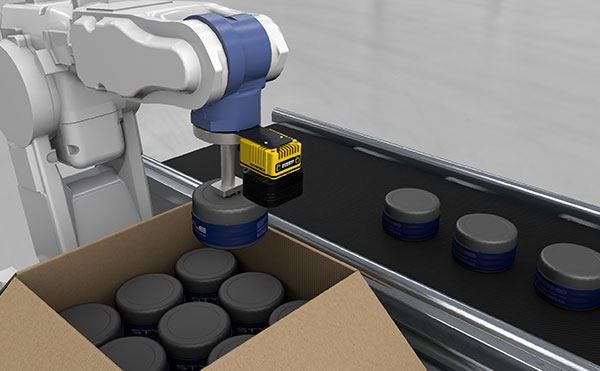

Guiamento robótico e pick and place
Guiamento de robot para soluções de pick and place para montagem de produtos.

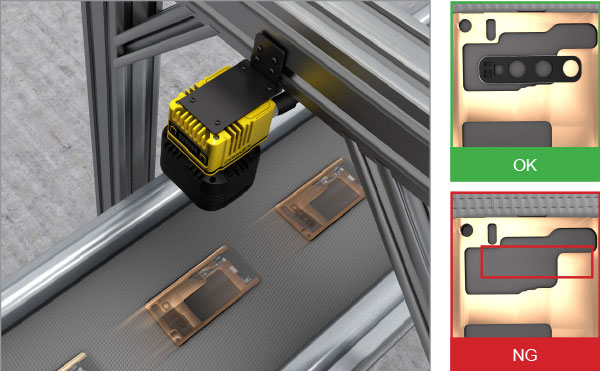

Inspeções de montagem de smartphones
Detetar presença/ausência de componentes, baseado na variação de niveis de brilho, durante montagem.

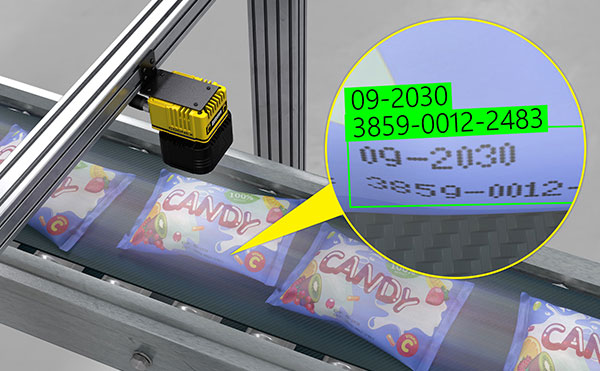

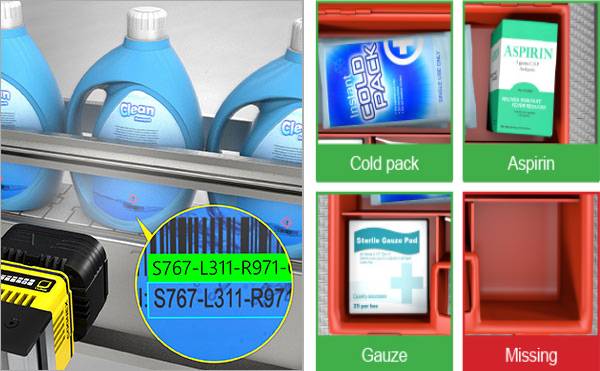

Leitura de lote e validade
Leitura de lotes e validade em superfícies curvas ou irregulares, para assegurar que os produtos estão dentro do prazo de validade.

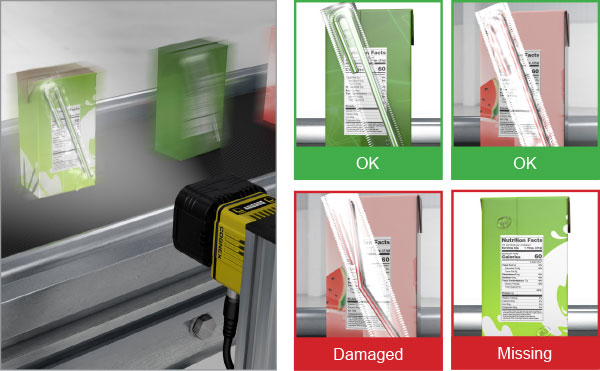

Inspeção de embalagens de sumos
Detetar e classificar múltiplos defeitos, como peças danificadas ou ausência, na embalagem.

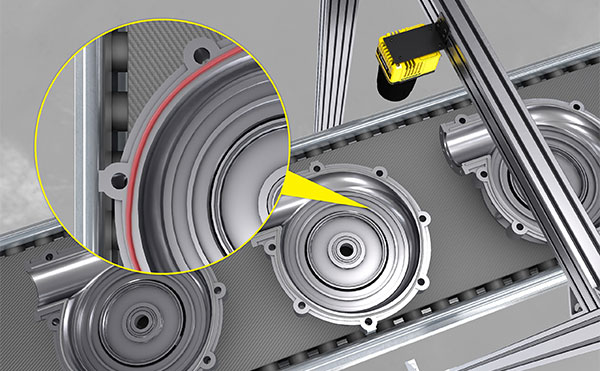

Inspeção de bomba de óleo
Segmentação de secções em bombas de óleo e extração de características específicas para efetuar inspeções detalhadas.

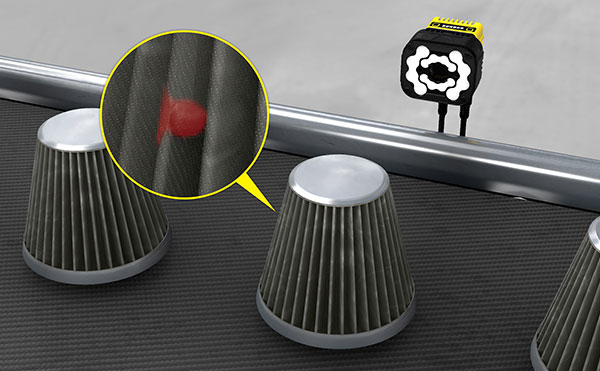

Defeitos em filtro de ar
Identificar defeitos subtís e variados em filtros de ar, assegurando o cumprimento dos padrões de qualidade.
